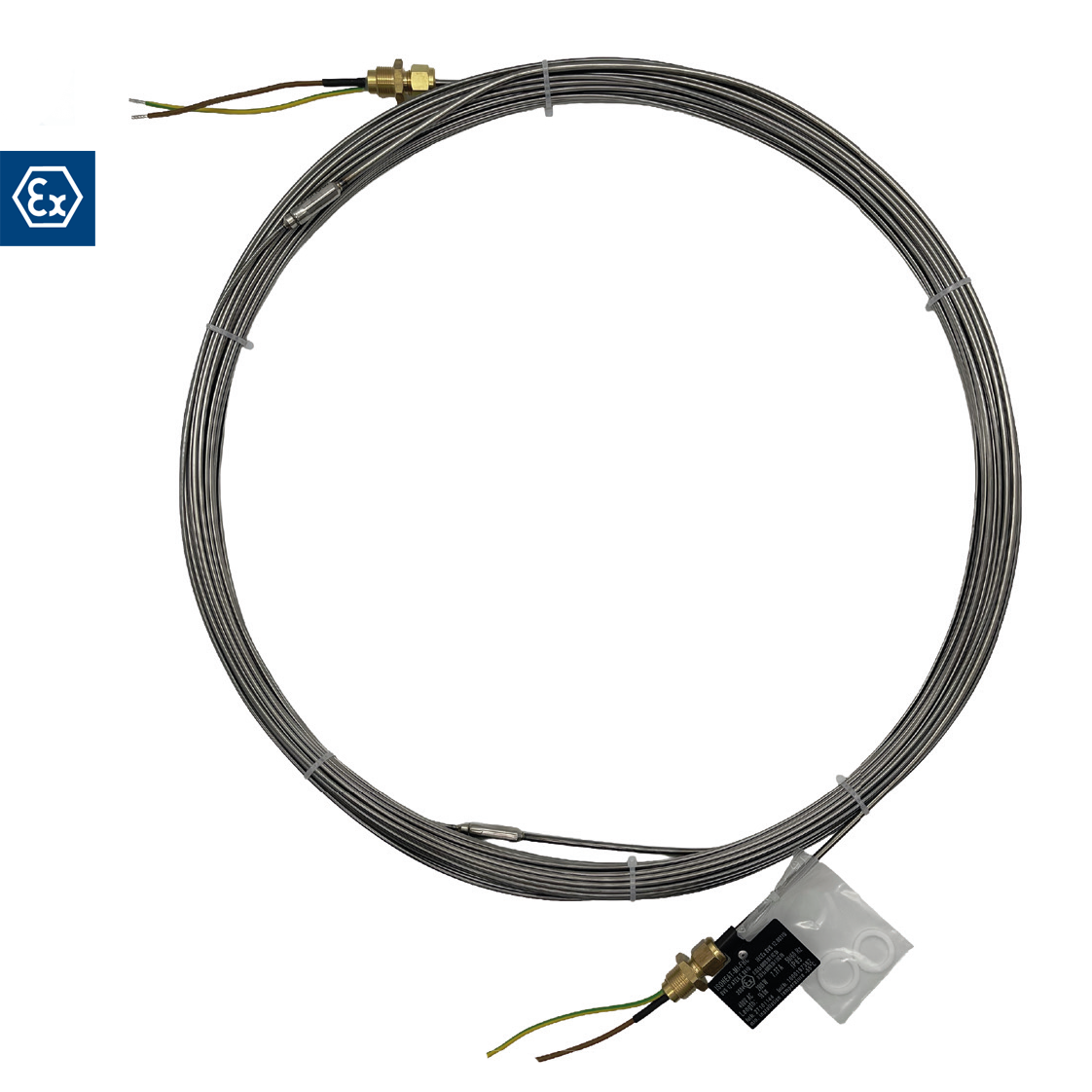

Mineralisolierte Heizleitung MI-FHC EX (Langfassung)

Beschreibung

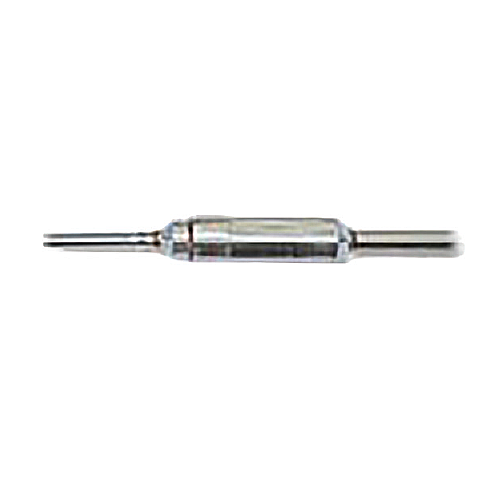

Fertig konfektionierte, mineralisolierte Heizleitung für die Übertragung großer Wärmeleistungen. Der Heiz- und Kaltleiter sind mit einer lasergeschweißten Muffen verbunden. Die Endverschlüsse sind für die Einführung in Ex- Anschlussgehäusen der Zündschutzart Ex e und Ex t geprüft. Die gesamte Heizleitung ist als Komponente (U) für den Einsatz in Zone 1/21 und Zone 2/22 zertifiziert. Die Temperaturbegrenzung der max. Oberflächentemperatur ist Bestandteil eines übergeordneten Systemscheins (X).

Vorteile

• Hochresistente Anschlusstechnik für hohe Temperaturen (lasergeschweißt)
• Ex-Heizleitung mit anschlussfertigen Endverschlüssen
• Anwendungsspezifische Längen und Auslegung

Eigenschaften

• Verschiedene Längen individuell anpassbar, verschiedene Duchmesser
• Metallumantelt aus unterschiedlichen Werkstoffen
• Elektrische Widerstandswerte für flexibel Auslegung

Technische Daten

Temperaturbereich	max. 450°C (Ex)
Spez. Widerstandswerte	0,16 Ω/m bis 10,0 Ω/m (siehe technische Parameter)
Nennleistung	bis max. 250 W/m, abhängig von der Betriebstemperatur
Nennspannung	bis 500 V AC
Schutzklasse	I
Abmessungen	Leitungsdurchmesser: Ø 3,2 bis 6,5 mm (s. technische Parameter)
Biegeradius	5x Außendurchmesser (s. technische Parameter)
Länge	max. Ringlänge Rohmaterial (abhängig vom Ω-Wert
Material	Mineralisolierte Heizleitung Mantelwerkstoff: Edelstahl 1.4541; Inconel® 2.4816
IP-Schutz	IP 67

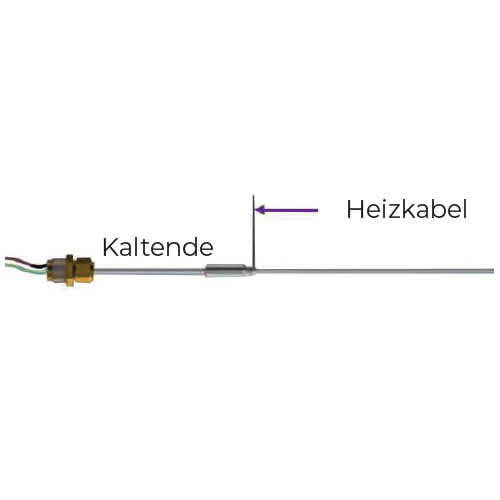

Mineralisolierte Kaltleitung	Standardlänge: 2x 0,5 m; verschiedene Längen erhältlich

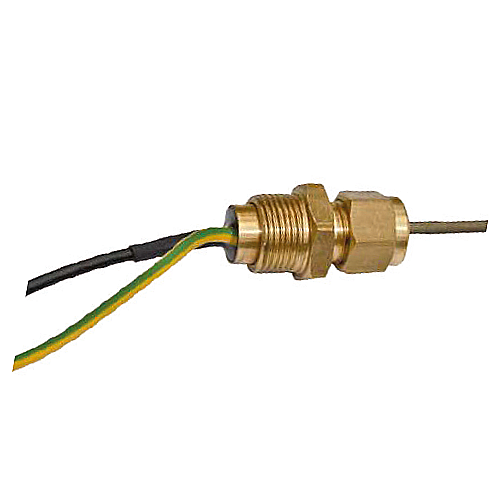

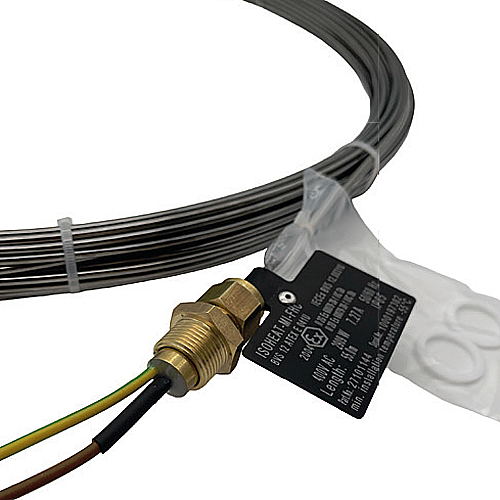

Anschlusstechniken	Lasergeschweißte Muffe zur mineralisolierten Kaltleitung Ex e Messingverschraubung: 20 x 1,5

Explosionsschutz

Kennzeichnung ATEX	II 2G Ex 60079-30-1 IIC Gb II 2D Ex 60079-30-1 IIC Db BVS 12 ATEX E 041 U
Kennzeichnung IECEx	Ex 60079-30-1 IIC Gb Ex 60079-30-1 IIC Db IECEx BVS 12.0031 U
Betriebstemperatur Endverschlüsse	-55°C bis +70°C
Betriebstemperatur Leitungen	-70°C bis +650°C

Technische Parameter

Widerstandswerte	Außendurchmesser	Biegeradien
0,16 Ω/m	6,5 mm	> 32 mm
0,25 Ω/m	5,6 mm	> 28 mm
0,40 Ω/m	5,0 mm	> 25 mm
0,63 Ω/m	4,5 mm	> 22 mm
1,00 Ω/m	4,1 mm	> 20 mm
1,60 Ω/m	3,8 mm	> 19 mm
2,50 Ω/m	3,2 mm	> 18 mm
4,00 Ω/m	3,2 mm	> 16 mm
6,30 Ω/m	3,2 mm	> 16 mm
10,0 Ω/m	3,2 mm	> 16 mm

Bestelldaten

Mantelwerkstoffe/Widerstandsheizdraht	Typ-Nr.
Edelstahl/NiCr 8020	ISOHEAT-MI-FHC-SS
Edelstahl/CuNi 44	ISOHEAT-MI-FHC-SS/CN
Inconel/NiCr 8020	ISOHEAT-MI-FHC-INC
