Temperatur Regler-Begrenzer Kombination MSR-Einrichtung MIL-ER/EB

Beschreibung

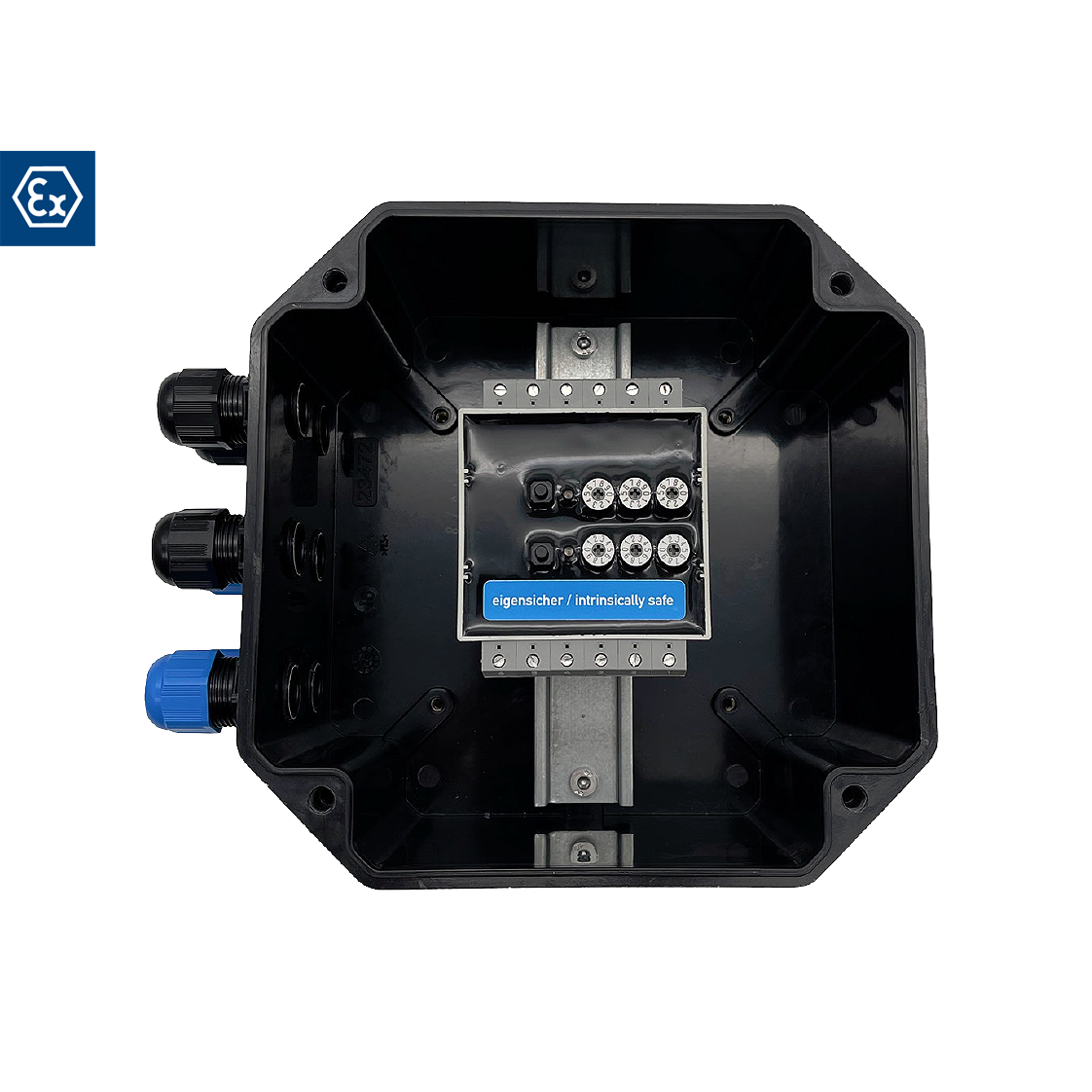

Die flexible Temperatur-Regler und /oder Begrenzer Kombination ist in 4 Ausführungen bzw. mit 4 Funktionen erhältlich. Der microprozessorbasierte Zweipunktregler mit Halbleiterrelais hat eine Ex-Zertifizierung (ATEX und IECEx) als Komponente (U). Für den Einsatz im Ex-Bereich der Zone 1/21 und Zone 2/22 wird das Regler/Begrenzer-Modul in einem Ex e oder Ex t Feldgehäuse einsatzfertig geliefert.

Vorteile

• Kompaktes Modul für die flexible Intergation in vorhandene oder neue Gehäuse
• Eigene, eigensichere Ex-Pt100-Eingängen
• Halbleiterrelais ohne mechanischen Verschleiß
• Reglermodul mit MODBUS Schnittstelle

Eigenschaften

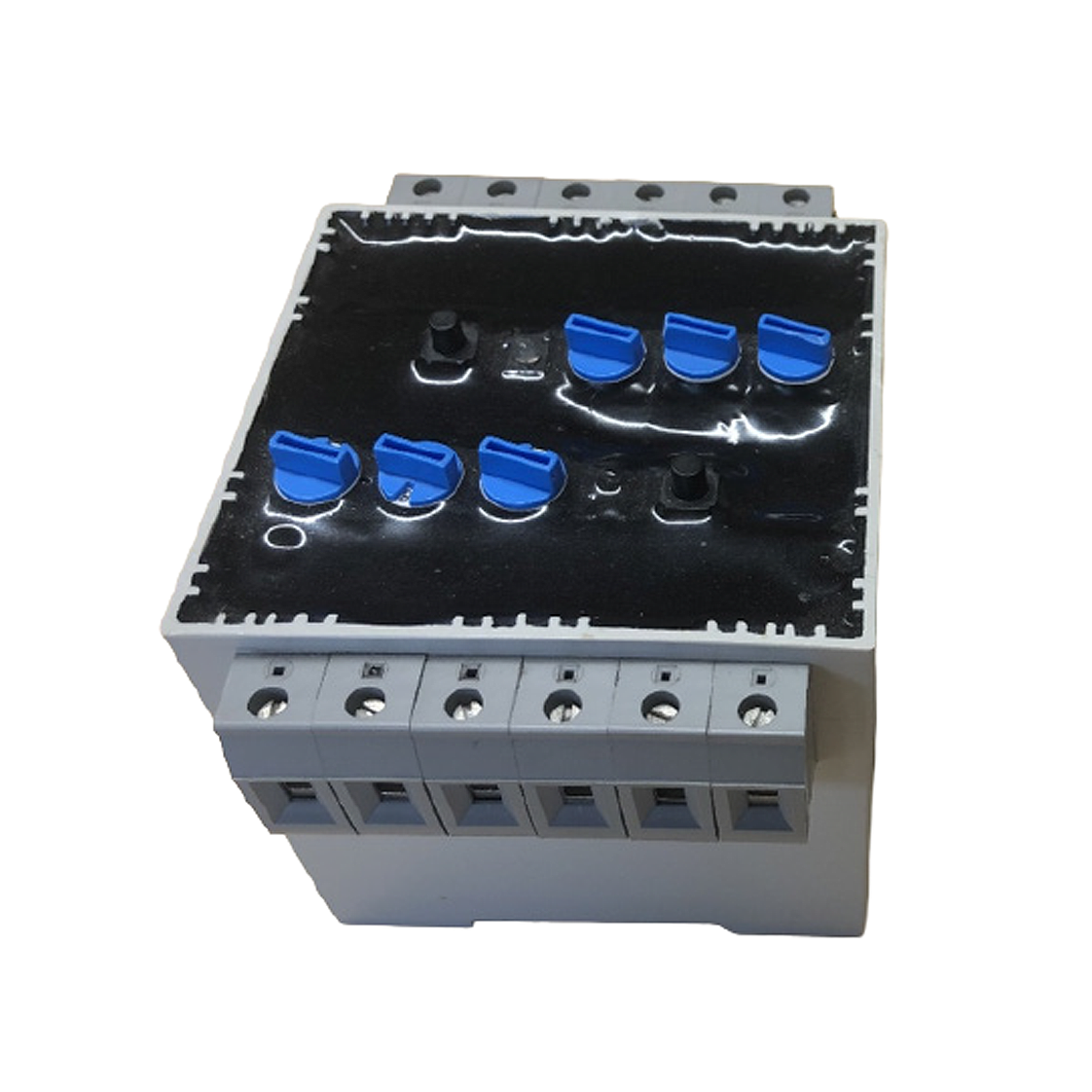

• Ein Modul und 4 Funktionen (siehe Auswahltabelle) für die Hutschienenmontage
• Parametrierbar über mechanische Stufenschalter direkt am Gerät
• Relaisausgang-Alarm

Technische Daten

Temperaturbereich	0°C bis +450°C
Nennleistung	5 VA ohne Last
Nennspannung	230 V AC +10%/-10% 50 Hz
Netzanschluss	Klemmen
Schutzklasse	II, Gerät selbst benötigt keine Schutzleiter
Signalausgang	Relaisausgang Sammelalarm NO 230 V AC / 5 A, 100 VA oder 24 V DC / 5 A, 100 W
Sensoreingänge	Pt100 Dreileiterversion Ex ib IIC/IIB Ex i (Werte siehe Betriebsanleitung)
Anzeige	keine
IP Schutz	IP 20
Abmessungen	75 x 75 x 91 mm
Material	ABS, Hellgrau RAL 7035
Befestigung	Hutschienenmontage Vertikal

Explosionsschutz

Kennzeichnung ATEX	Gerät (Feldgehäuse): CE II 2 G Ex eb ib mb [ib Gb] IIC T4 Gb CE II 2 D Ex tb ib mb IIIC Db Komponente: II 2 G Ex e ib mb [ib Gb] IIC T4 Gb II 2 G (2)D Ex eb ib mb [ib IIIC Db] IIC Gb TÜV 18 ATEX 226624 U
Kennzeichnung IECEx	Gerät (Feldgehäuse): CE II 2 G Ex eb ib mb [ib Gb] IIC T4 Gb CE II 2 D Ex tb ib mb IIIC Db Komponente: Ex eb ib mb [ib Gb] IIC T4 Gb Ex tb ib mb IIIC Db IECEx TUN 19.0003U
Umgebungstemperatur	(-40°C) bis +40°C (+55°C) abhängig vom Laststrom
